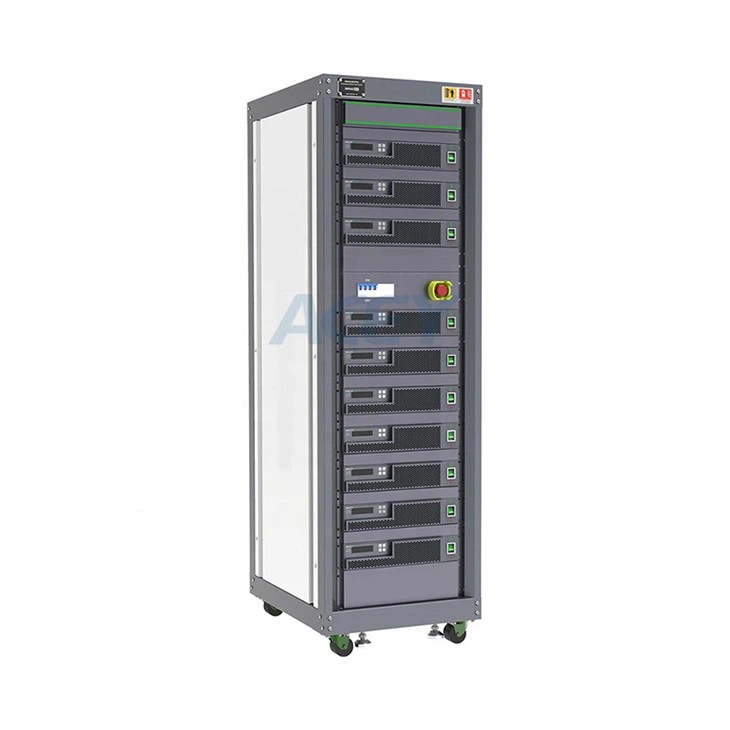

Battery charge discharge system

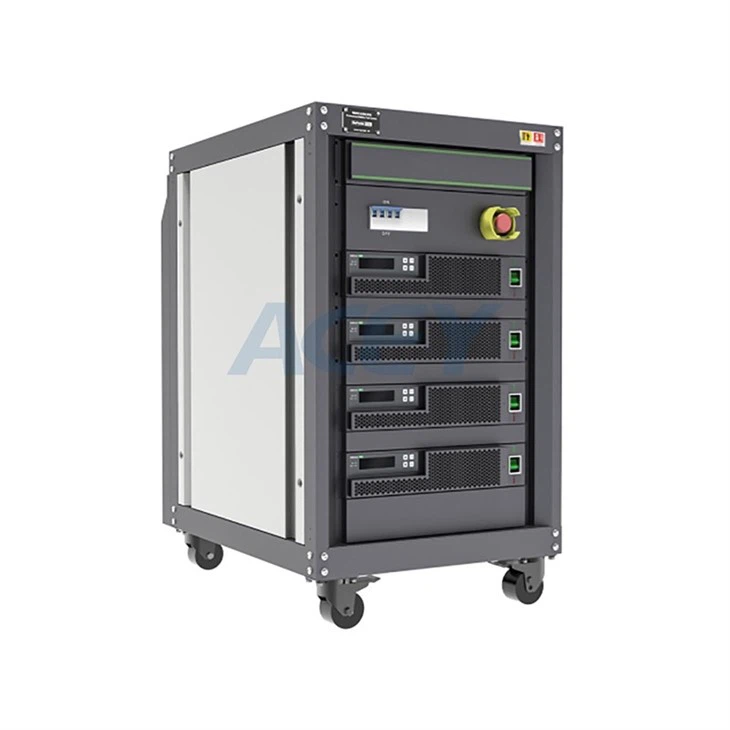

battery life cycle tester

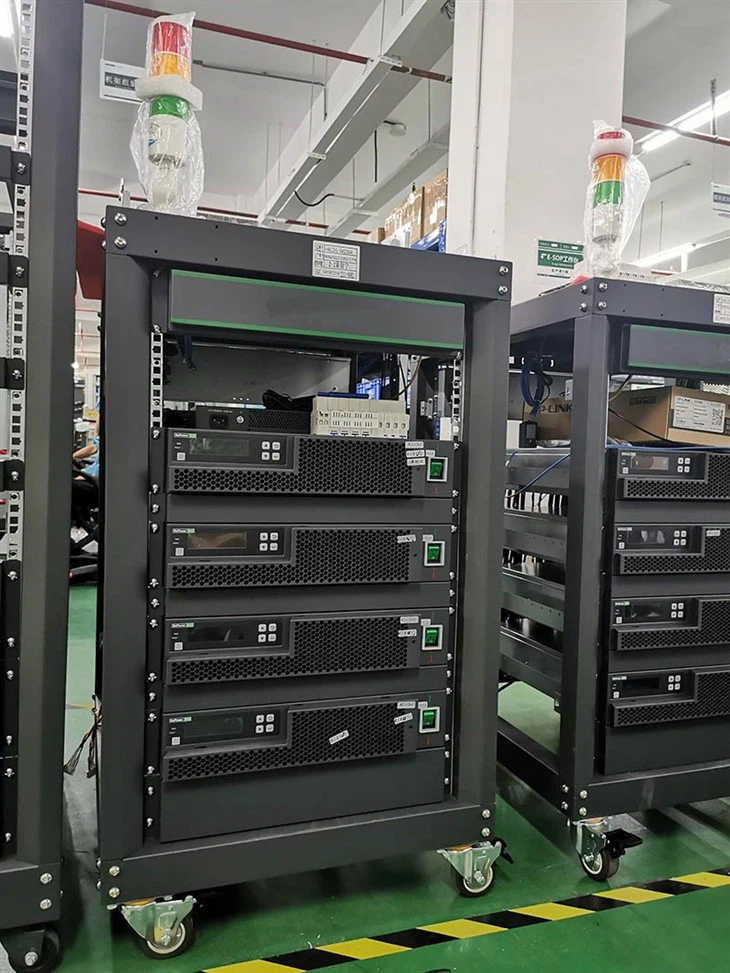

battery charge discharge test equipment

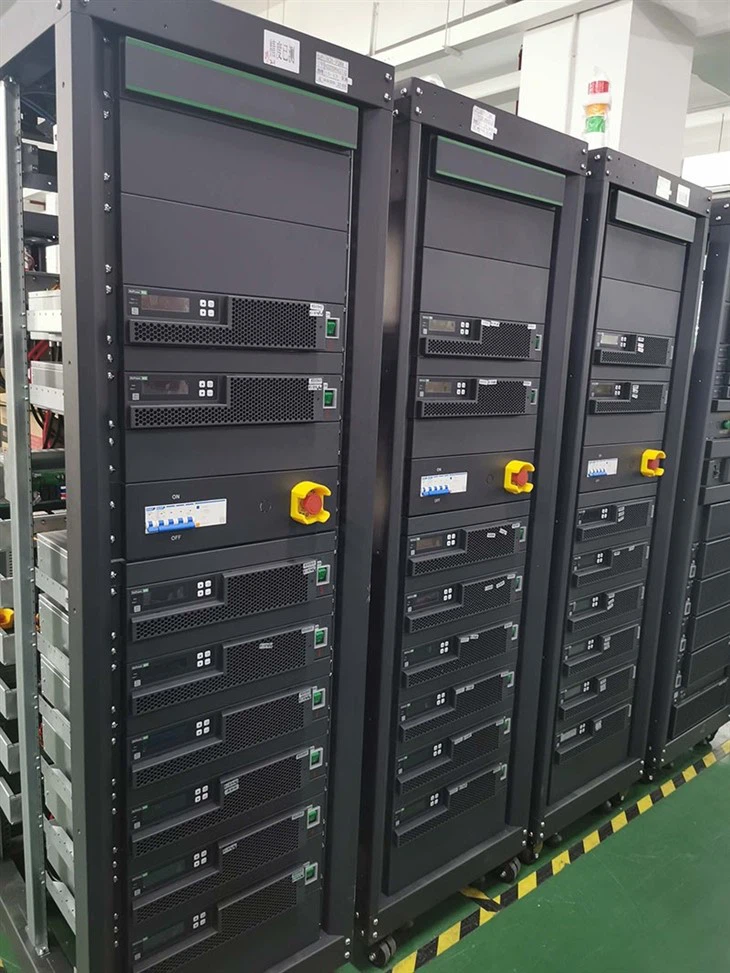

regenerative battery pack test system

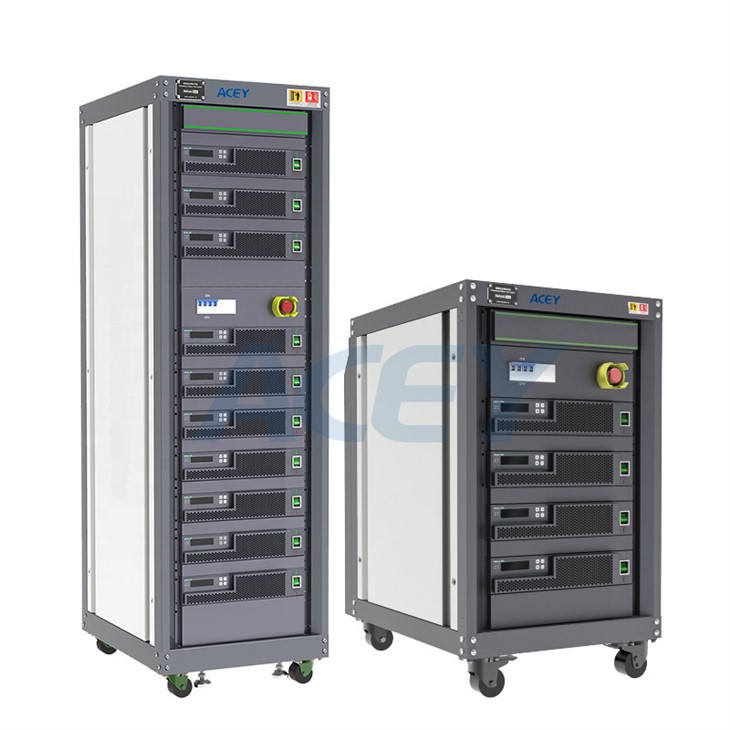

Pil Ömrü Döngüsü Test Cihazı

Öğe Adı: 100V 30A Pil Ömrü Test Cihazı
Ürün No.: ACEY-HRCDS-100V30A
Sipariş (Adedi): 1 set
Uyumluluk: CE Sertifikalı
Paket: Kontrplak Kasa
Ürün Menşei: Çin
Garanti: Ömür boyu destek ile bir yıllık garanti
Ödeme: T/T, Western Union, PayPal, Ali Ticaret Güvencesi

Soruşturma göndermek

ürün tanıtımı

100V 30A Enerji Geri Beslemeli Pil Paketi Yaşam Döngüsü Test Cihazı

Ürün Açıklaması

Enerji geri besleme fonksiyonuna sahip 100V 30A pil ömrü test cihazı, araştırma, geliştirme ve kalite kontrolde çeşitli şarj ve deşarj koşulları altında li-ion pil, kurşun-asit pil, Ni-Cd pil, NiMH pil vb. performansını değerlendirmek için tasarlanmıştır. .

Pil döngüsü ömrü testini, kapasite testini, şarj karakteristik testini, deşarj karakteristik testini, şarj tutma kapasitesi testini, şarj ve deşarj verimlilik testini, aşırı şarj veya aşırı deşarj oranı uygun fiyat testini destekleyin.

Çalışma Ortamı ve Teknik Parametreler

Tüm kabinin güç kaynağı: AC 380V±10 yüzde, frekans: 50HZ±5 yüzde.

Tüm kabinin maksimum giriş gücü: 60,0 kW (18CH)

Çalışma sıcaklığı: 0 derece ~ 45 derece.

Nem: yüzde 85 bağıl nemden az veya buna eşit (yoğuşmasız).

Etrafta şiddetli sarsıntı yok, aşındırıcı gaz yok, yanıcı veya patlayıcı gaz yok.

Çözünürlük: AD 16 bit.

Ekipman konfigürasyon listesi

HAYIR.	Kategori	Ürün adı	Ürün modeli	Miktar	Notlar
1	Test ekipmanı	Şarj ve deşarj test cihazları	ACEY-HRCDS-100V30A	18 KANAL
2	Kabine	Şarj ve deşarj ekipmanı dolabı	/	1 PARÇA	Güç giriş hattı olmadan varsayılan
3	Bilgisayar	Bilgisayar	Dell bilgisayar I5-10500 işlemci / 16G bellek /256G katı hal artı 1T sabit disk /3 ağ bağlantı noktası	1 PARÇA	İsteğe bağlı olarak fare, klavye ve 19 inç AOC ekran dahil
4	Aksesuarlar	Şarj deşarj test hattı	/	18 PARÇA	Her kanalın 3,5 metre uzunluğunda bir dizi test hattı vardır (fikstür dahil)
5	Aksesuarlar	Anahtar	TP-LINK TL-SF1008VE	1 PARÇA	Anahtarsız tek kabin
6	Aksesuarlar	İletişim aksesuarları	İletişim hattı / Kristal kafa vb.	Birçok	İletişim için
7	Aksesuarlar	USB flash sürücü	16G	1 PARÇA	Test yazılımı vb. içerir.
8	Aksesuarlar	Dosya	/	1 PARÇA	Test raporu, paketleme listesi vb.

Avantajları

Doğru akım veriyolu verimliliği ile şebekeye güç geri bildirimi Yüzde 90'a eşit veya daha büyük: Hem şarj hem de deşarj enerji tasarrufu sağlar, bu da elektrik gücü harcamalarından ve klima ücretlerinden büyük oranda tasarruf sağlar.
CCCV şarjı: CC şarjının CV şarjına sorunsuz bir şekilde, herhangi bir etki olmadan aktarılması, bu, yüksek sıcaklık tepe akımı etkisinden dolayı mikro atış devresini önleyebilir veya PCB korumasını veya aşırı şarjın neden olduğu ikinci koruma eylemini önleyebilir.
Akım ve gerilim örneklemesi yüksek kararlılık ve doğruluktadır: bu ekipman, gerilim örneklemesinin yüksek doğruluğunu ve uzun vadeli kararlılığını sağlamak için 16 bitlik iki kutuplu ADC ünitesini uyguladı.
Kullanıcı yönetimi; yetki yönetimi, rol yönetimi ve kullanıcı yönetimini içerir. Yöneticiler, yazılımın her işlev modülü için yönetim izinlerini ayarlayabilir ve operatörün izin gereksinimlerine göre birden fazla kullanıcı kimliği ayarlayabilir.
Voltaj kıskacı işlevi: Pil, şarj işlemi sırasında eylemi koruduğunda, önceden ayarlanmış voltaja göre voltaj kelepçesi, pili veya PCB'yi hasardan koruyabilir.
Test adımları, akıllı veri yönetimi elde etmek için kayıt koşullarını bölümlere göre ayarlayabilir.
Her kanalda BMS CAN iletişim fonksiyonunu desteklemek için yerleşik bir CAN ve RS485 iletişim modülü bulunur: BMS sisteminin toplam voltajını, toplam akımını, tek hücre voltajını, sıcaklığını ve diğer verilerini gerçek zamanlı olarak toplayın ve HRCDS voltajıyla senkronize karşılaştırma yapın ve Güncel veri. BMS voltajı, akımı, sıcaklığı ve diğer verileri belirli koşulları karşılayacak şekilde ayarlarken, ana kanalın adımları duracak veya dönüştürülecek ve özel okuma bilgileri müşteri tarafından sağlanacaktır.
Kullanıcı tanımlı sinyal setlerini destekler. Kullanıcılar ayar adını kendi ihtiyaçlarına ve veri kayıt gereksinimlerine göre özelleştirebilir. Koruma parametreleri olarak "alt semafor" eklenerek, "maksimum değer, minimum değer, fark değeri, ortalama değer, artı, -,×,÷ ve veya üstel varyans, sinüs ve kosinüs" operatörleri aracılığıyla birden fazla koruma parametresi ayarlanabilir. "Fonksiyon ve diğer sayısal ilişkiler hesaplanır ve elde edilen sonuçlar yeni değerlendirme koşulları oluşturabilir.

Parametreler

HAYIR.	Öğe		ACEY-HRCDS-100V30A
1	Ana kanallar		1CH/modül
2	Kanal çalışma modu		Tamamen bağımsız
3	Ana kanal çalışma modu		Şarj: CC, CV, CCCV, CC CV'ye aktarıldığında voltaj veya akım etkisi yok
			Deşarj: CD, CP, CR
			Hala
	Ana kanal testi kesme koşulu		Zaman, toplam voltaj, toplam akım, kapasite, -ΔV, Vcell, RSOC, vb.
4	Ana kanal Gerilimi	Tek kanallı test aralığı	0V-100V
		Min. deşarj voltajı	6V
		Kesinlik	±{{0}},05 yüzde FS artı yüzde 0,05 RD
		Çözünürlük	1 mV
	Ana kanal Akımı	Tek kanallı test aralığı	±30A
		Min. çıkış akımı	60mA
		Kesinlik	±{{0}},05 yüzde FS artı yüzde 0,05 RD
		Çözünürlük	1 dkA
		Mevcut başlangıç yanıt süresi	<10ms(yüzde 10 FS~yüzde 90 FS)
	Zaman	Çözünürlük	1s
	Yardımcı voltaj (İsteğe bağlı)	Menzil	DC:0-5V
		Kesinlik	Yüzde ±0,05 FS
		Çözünürlük	1 mV
	Yardımcı sıcaklık (İsteğe bağlı)	Menzil	﹣20 derece -100 derece
		Kesinlik	±1 derece （0 derece -80 derece ）
		Çözünürlük	0.1 derece
	Güç	Çıkış gücü	Tek kanallı sürekli çalışma gücü 3000W.
		istikrar	±{{0}},1 yüzde FS artı yüzde 0,1 RD
5	İletişim		LAN
	Pil BMS iletişimi		CAN 2.0A, CAN 2.0B'yi destekler; RS485 iletişimi;
			DBC içe aktarımını destekleyin, BMS CAN ile veri okumayı gerçekleştirin ve süreç kontrolüne katılın
6	Kontrol programı		Güç kapalıyken veri korumayı destekleyin, güç kesintisinden kaynaklanan testlere devam edin veya manuel olarak durdurun ve adım parametresini çevrimiçi olarak revize edin.
			Kullanıcılar minimum voltaj, maksimum voltaj, minimum akım, maksimum akım vb. dahil olmak üzere koruma koşullarını ayarlayabilir.
			Kullanıcılar minimum voltaj, maksimum voltaj, maksimum sıcaklık, minimum sıcaklık dahil olmak üzere yardımcı kanal koruma koşullarını ayarlayabilir.
			Devir süresi	Maks. 9999
			Programlanabilir adım	Maks. 9999
			İç içe döngü	Maks. 10 katman
			Adım zaman aralığı	Limit yok, destek h, min, s
			Bilgi kaydı	Zaman 1 saniyeden büyük veya eşit, Gerilim yüzde 0,1 FS'den büyük veya eşit, Akım Yüzde 0,1 FS'den büyük veya eşit
			Program özelliği	Her adımın bir veya birden fazla çıkışı vardır.
7	Veri görüntüleme		Döngü listesi	Dolaşım numarası. Şarj/deşarj kapasitesi, verimlilik, güç ve ortalama voltaj vb.
			İşlem listesi	Proses numarası, çalışma modu, proses süresi, kapasite, güç, orta gerilim, kesme gerilimi, kesme akımı vb.
			Detay listesi	Kayıt numarası, sistem zamanı, kümülatif zaman, voltaj, akım, enerji, güç, hücre sıcaklığı vb.
8	Veri aktarımı		Veriler EXCEL, TXT veya diyagram olarak dışa aktarılabilir. Şarj deşarj verimliliği, şarj deşarj eğrisi, voltaj, kapasite, akım-zaman karakteristik eğrileri vb. sağlayın.
9	Veri kaydetme		Dosya olarak kaydet
10	Eğriler türü		X koordinatı: toplam süre, şarj deşarj kapasitesi, çevrim süresi, voltaj, akım, kapasite
			Y koordinatı: toplam voltaj, akım, kapasite, güç, hücre sıcaklığı (İsteğe bağlı), şarj sonu ve deşarj kapasitesi vb.
11	Yazılım koruması		Güç kapalı veri koruması, güç devam testi, OVP, ODP, OCP, UCP, OTP, kapasite koruması, anormal voltaj eğilimi koruması, anormal akım eğilimi koruması, anormal akım dalgalanması koruması, anormal voltaj dalgalanması koruması, anormal şarj voltajı artış hızı koruması, anormal deşarj akımı azalma oranı koruması
	Donanım koruması		Güç kapalı, açık devre ve kısa devre koruması. Ters veya yanlış bağlantı koruması, OCP, OVP, OTP, fikstür kontağı anormal koruması
	Uyarı fonksiyonu		Acil durumda otomatik olarak kapanır, güç kapatıldığında kapanır, otomatik olarak yüklenir ve bağlantı kesilir.
12	Barkod taraması		Barkod başlatmayı ve test verilerini bağlamayı destekleyin, pilleri hızlı ve doğru bir şekilde sınıflandırın. Ayrıntılı pil veritabanı yönetimi işlevlerini destekleyin, pil bilgilerini veri tabanı sisteminin yönetimi için kolay olan test veri tabanına bağlayın.
13	Örnekleme terminalleri		Dört kutuplu örnekleme. Bakır burun veya başka bir aparat.
14	Enerji tüketimi		Şebekeye güç geri bildirimini boşaltın
15	Soğutma yöntemi		Cebri Fan soğutmalı
16	Gürültü		70dB'den az
	IP derecesi		IP20 Sertifikası
17	Tamirat		Modülerleştirilmiş yapı. Değiştirilebilir veya yedek parçalarla onarılabilir.
18	Yazılım güncellemesi		Donanım uyumsuz hale gelinceye kadar düzenli yazılım yükseltme hizmetleri sağlayın.
