Pil sekmeleri genellikle nikel, bakır ve alüminyum gibi metalik malzemelerden yapılmış tabakalar veya şeritlerdir. Sekmenin bir ucu, pil içindeki pozitif veya negatif elektrota bağlanır ve diğer uç, harici devreye bağlantı için pilin gövdesinden çıkarılır.
Pil sekmesinin ana işlevi, elektrik akımının bir iletkeni olarak hareket etmek, pilin içinde üretilen elektrik enerjisini harici devreye iletmek veya elektrik enerjisini harici devreden şarj için aküye eklemektir. Pilin şarj ve boşaltma işlevini gerçekleştirmek için pil ve harici cihaz arasında etkili bir elektrik bağlantısı sağlar.
Pil sekmeleri kaynak yapmak, silindirik lityum pillerin üretiminde kritik bir adımdır. Bu makale, silindirik pil sekmelerinin kaynak yapma işlemini basitleştirir.
Gerekli malzeme ve araçlar
Pil sekmeleri (nikel, bakır veya alüminyum)
Silindirik pil hücreleri
Nikel Şeridi (Spot Kaynak İçin)
Yalıtım bantları (örn. Kapton bant)
Spot Kaynakçılar, Lazer Kaynakçıları veya Ultrasonik Kaynakçılar
Koruyucu ekipman (eldiven, gözlük)
Temizlik Malzemeleri
Önce güvenlik
Elektrik şokuna ve zararlı gazların solunmasına karşı koruma sağlamak için koruyucu dişli giyin.
İyi havalandırılmış bir alanda çalışın.
Hasardan kaçınmak için pili dikkatle kullanın.
Adımları basitleştirin
1. Pil hücrelerini hazırlayın
Kirleticileri çıkarmak için pil hücrelerini temizleyin.
Pil hücrelerini uygulama gereksinimlerine göre istenen seri\/paralel yapılandırmaya yerleştirin.
2. Bir kaynak yöntemi seçin
Spot Kaynak: DIY projeleri için uygun, uygun maliyetli.
Lazer Kaynağı: Üretim hatları için uygun, yüksek hassasiyet.
Ultrasonik kaynak: İnce folyo malzemeleri için uygun.
3. Kaynak ekipmanı kurun
Spot kaynak için elektrotu kaynak kalemine takın.
Lazer kaynağı için lazer ışını kalibre edin.
Ultrasonik kaynak için, üreticinin talimatlarına göre dönüştürücü ve sonotrode kurun.

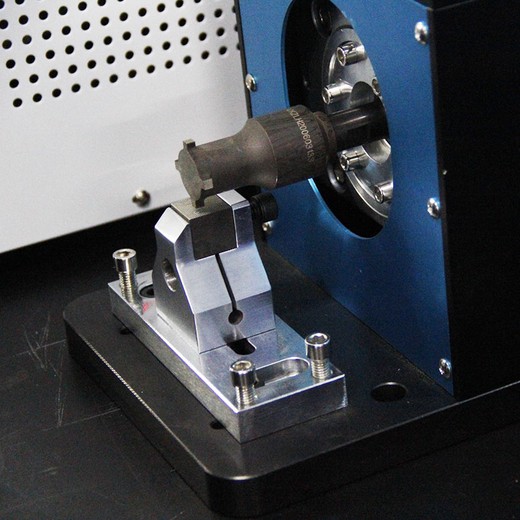

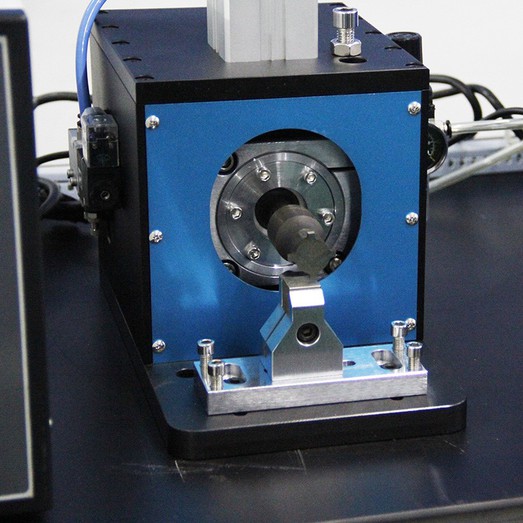

MetalUltrasonik nokta kaynakçıMetal bir laminasyon işleminde ortak olan ultrasonik nokta kaynak metal sekmeleri, metal laminasyon işleminde ortak olan Acey-usw -1 ultrasonik nokta kaynak makinesi küçük, dış şekilli görünüm, kullanımı kolay, güvenilir yapı, stabilite ve güvenlik özellikleri.
4. Pil sekmelerini bulun
Akü hücresindeki sekmeleri düzgün bir şekilde hizalayın.
Nikel şeridini pil hücresinin terminal bloklarına eşit olarak yerleştirin.
5. Kaynak gerçekleştirin
Nokta Kaynak: Uygun enerjiyi uygulayın ve elektrotu hafifçe baskı yapın.
Lazer Kaynağı: Lazer ışını dikiş boyunca tam olarak hareket ettirin.
Ultrasonik kaynak: İş parçası basılır ve yüksek frekanslı titreşim ile temizlenir.
6. Kaynak kalitesini kontrol edin
Kusurları kontrol edin (delikler, sıçramalar, eksik füzyon).
Bağlantının güvenli olduğundan ve direnç düşük olduğundan emin olun.
7. BMS ekleyin ve yalıtım
Bir Pil Yönetim Sistemi (BMS) yükleyin.
Açıkta kalan tüm iletken parçaları yalıtım bandı ile örtün.
Pil paketini kablo bağlarıyla sabitleyin.
Güvenilir bir pil paketi üretmek detaylara dikkat gerektirir. Nokta kaynak, ister lazer kaynağı veya ultrasonik kaynak olsun, pilin performansı ve güvenliği için yüksek kaliteli bağlantılar gereklidir. Bu basitleştirilmiş adımları ve güvenlik önlemlerini izleyerek, çeşitli uygulamalar için verimli ve güvenli bir pil paketi oluşturabilirsiniz.
