Lityum Piller İçin Neden Ultrasonik Kaynak Kullanılmalıdır?

Ultrasonik kaynak, kaynak yapılacak iki nesnenin yüzeyine iletilen yüksek-frekanslı titreşim dalgalarını kullanır. Basınç altında yüzeyler birbirine sürtünür ve moleküler katmanlar arasında bir füzyon oluşur.

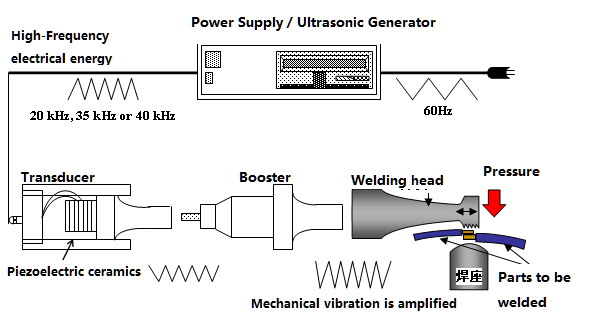

Ultrasonik kaynak sisteminin ana bileşenleri arasında ultrasonik jeneratör, dönüştürücü, genlik transformatörü, kaynak kafası üçlüsü, kalıp ve çerçeve bulunur. Ultrasonik dalgalar yalnızca metalleri ve sert termoplastikleri kaynaklamak için değil aynı zamanda kumaş ve filmleri işlemek için de kullanılabilir.

Ultrasonik metal kaynağı, benzer veya farklı metalleri birleştirmek için ultrasonik frekansların (16kHz'in üzerinde) mekanik titreşim enerjisini kullanır. Ultrasonik kaynak sırasında iş parçasına hiçbir akım veya yüksek-sıcaklıktaki ısı kaynağı uygulanmaz; bunun yerine statik basınç altında çerçevenin titreşim enerjisi sürtünme işine, deformasyon enerjisine ve iş parçaları arasında sınırlı bir sıcaklık artışına dönüştürülür. Bağlantı noktaları arasındaki metalurjik bağ, temel malzemeleri eritmeden elde edilen katı-hal kaynağıdır. Bu nedenle direnç kaynağı sırasında ortaya çıkan sıçrama ve oksidasyon olaylarının etkili bir şekilde üstesinden gelir. Ultrasonik metal kaynak makineleri, ince teller veya bakır, gümüş, alüminyum ve nikel gibi-ince demir dışı metal levhalar üzerinde tek-nokta kaynağı, çok-nokta kaynağı ve kısa şerit kaynağı yapabilir. Tristör kablolarının, sigorta elemanlarının, elektrik kablolarının, lityum pil elektrotlarının ve tırnakların kaynaklanması için yaygın olarak kullanılırlar.

Lityum pil teknolojisinde üç tür metal kaynak yöntemi vardır: bakır/alüminyum folyodan tırnağa, şeritten tırnağa ve şeritten veri yoluna. Bakır/alüminyum folyoyu tırnaklara kaynaklamak en zorlu olanıdır çünkü kaynağın iki ucunda farklı kalınlık ve malzemelerden metaller kullanılır; bir uç (tırnak) nispeten kalındır (örneğin 0,2 mm), diğer uç ise çok sayıda son derece ince metal levha katmanından oluşur.

ACEY-USW-1 Ultrasonik nokta kaynak makinesipil üretimi veya diğer uygulamalar bağlamında nikel ve alüminyum malzemelerin birleştirilmesi için tasarlanmıştır.

Tırnaklara kaynak folyosu, pilin içindeki tüm anot ve katot folyolarını karşılık gelen tırnaklara bağlar, böylece pilin dahili bileşenlerinden harici bileşenlere enerji aktarılır. Yüzlerce lityum pil hücresi tipik bir lityum pil paketini oluşturur. Pil hücreleri seri veya paralel olarak bağlanır. Bir bağlantı başarısız olursa pil takımının tamamı arızalanır. Bu nedenle sağlam ve güvenli bağlantılar çok önemlidir.

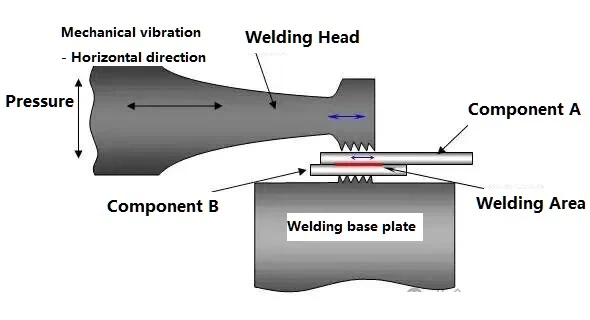

Çok-katmanlı folyo ile tırnaklar arasındaki bağlantı, aşağıdaki şemada gösterildiği gibi Ultrasonik Metal Kaynağı (UMW) kullanılarak elde edilir. UMW bakır, alüminyum ve nikel gibi birbirine benzemeyen metal malzemelerin kaynağı için idealdir. İki metal parça birbirine bastırılır ve yüksek ultrasonik frekanslarda (tipik olarak 20-40kHz) birbirine göre titreştirilir. Sürtünmeden kaynaklanan ısı, metal yüzeylerdeki oksitleri ve kirletici maddeleri temizleyerek pürüzsüz bir yüzey oluşturur. Uygun basınç ve ısı altında ikisi arasında bir kaynak oluşturulur.

A. Kaynak malzemesi erimez ve metalin özelliklerini korur.

B. Son derece düşük veya sıfıra yakın-dirençle kaynak sonrası mükemmel elektrik iletkenliği.

C. Kaynak metali yüzeyi için düşük gereksinimler; oksidasyon veya elektrokaplama kabul edilebilir.

D. Kısa kaynak süresi; akı, gaz veya lehim gerekmez.

e. Kıvılcımsız kaynak-; çevre dostu ve güvenli.

1) Nikel-metal hidrit piller: Nikel ağ ve nikel levha birbirine kaynaştırılmıştır.

2) Lityum-iyon piller ve polimer piller: Bakır folyo ve nikel levha birbirine kaynaştırılmıştır; alüminyum folyo ve alüminyum levha birbirine kaynaştırılır.

3) Tel füzyonu: Tek veya birden fazla telin birbirine bağlanmasıyla füzyon.

4) Çeşitli elektronik bileşenler, kontaklar ve konektörlerle kablo füzyonu.

5) Elektromanyetik anahtarlar ve sigortasız anahtarlar gibi yüksek-akımlı kontaklar için farklı metal levhaların birleştirilmesi.

Acey Akıllıayrıca Lazer Kaynak Makinesi ve Ultrasonik Tel Bağlama Makinesi de sunmaktadır. Herhangi bir sorunuz varsa lütfen bizimle iletişime geçmekten çekinmeyin.
